По заказу компании «Кинокомфорт-лазер» www.kinocomfort.ru , занимающейся технологиями кинопоказа, инженеры СмартИнТеха разработали систему тифлокомментирования, полностью замещающую аналогичные импортные устройства по значительно более доступной цене. Тифлокомментирование или аудиодескрипция это звуковое сопровождение того, что не видно слепому или слабовидящему. Как правило, тифлокомментатор рассказывает людям с ограниченными способностями о происходящем перед ними. В кинотеатре тифлокомментирование производится через радиопередатчик, размещенный в аппаратной кинотеатра, и компактный радиоприемник с наушниками, который находится на руках у пользователя. Использованные технические решения могут быть применены не только в кинотеатрах, но и в музейных, выставочных пространствах, в парках отдыха, на спортивных мероприятиях. Разработанный комплекс под торговой маркой «Говорун» подключается к медиасерверу кинопроекторов по интерфейсу AES3-EBU и передает по радиоканалу две аудиодорожки кинофильма. Передатчик выполнен на микроконтроллере STM32F4 в связке с приёмопередатчиком СС1310. Передатчик получает несжатый цифровой стерео аудиопоток в формате PCM 24 бита, 48 кГц. Так как скорость входного аудиопотока составляет более 2,3 Мбит/с для уменьшения количества передаваемых данных и уменьшения необходимой полосы радиоканала на передатчике было реализовано программное сжатие аудиопотока. Для этих целей был создан программный аудиокодек, обеспечивающий высокое качество звука при скорости потока 64 кБит/с. Это позволило передавать данные в радиотракте со скоростью 115 кБод/с с полосой канала в 200кГц, и организовать 10 независимых радиоканалов для одновременной работы передатчиков в разных залах. Количество приёмников, одновременно работающих с одним передатчиком, не ограничено. Передатчик выполнен в форм-факторе 1U под 19-дюймовую стойку. Для удобства настройки и отображения данных о текущей конфигурации передатчик оборудован графическим OLED дисплеем с диагональю 3,12 дюйма и разрешением 256x64 точки. В передатчике может использовать аналоговые аудиосигналы или микрофон в качестве источников. Портативные приёмники также реализованы на связке микроконтроллера STM32F4 и CC1310. Устройство оснащено графическим OLED дисплеем разрешением 128x32 точки и диагональю 0,91 дюйма, облегчающим процесс настройки устройства персоналом кинотеатра. Устройство принимает радиосигнал, декодирует аудиопоток программным кодеком и преобразует его в аналоговый сигнал. В приёмнике использована инвертированная F антенна, выполненная в топологии печатной платы. По результатам серии измерений параметров антенны, проведенных на векторном анализаторе цепей, антенна была согласована и настроена в корпусе прибора на необходимый диапазон частот. Кнопки управления громкостью выполнены легко различимыми на ощупь, в виде крупных символов «+» и «-». Для изготовления опытных образцов, конструкция корпуса была адаптирована под технологию изготовления методом литья в силиконовую форму.

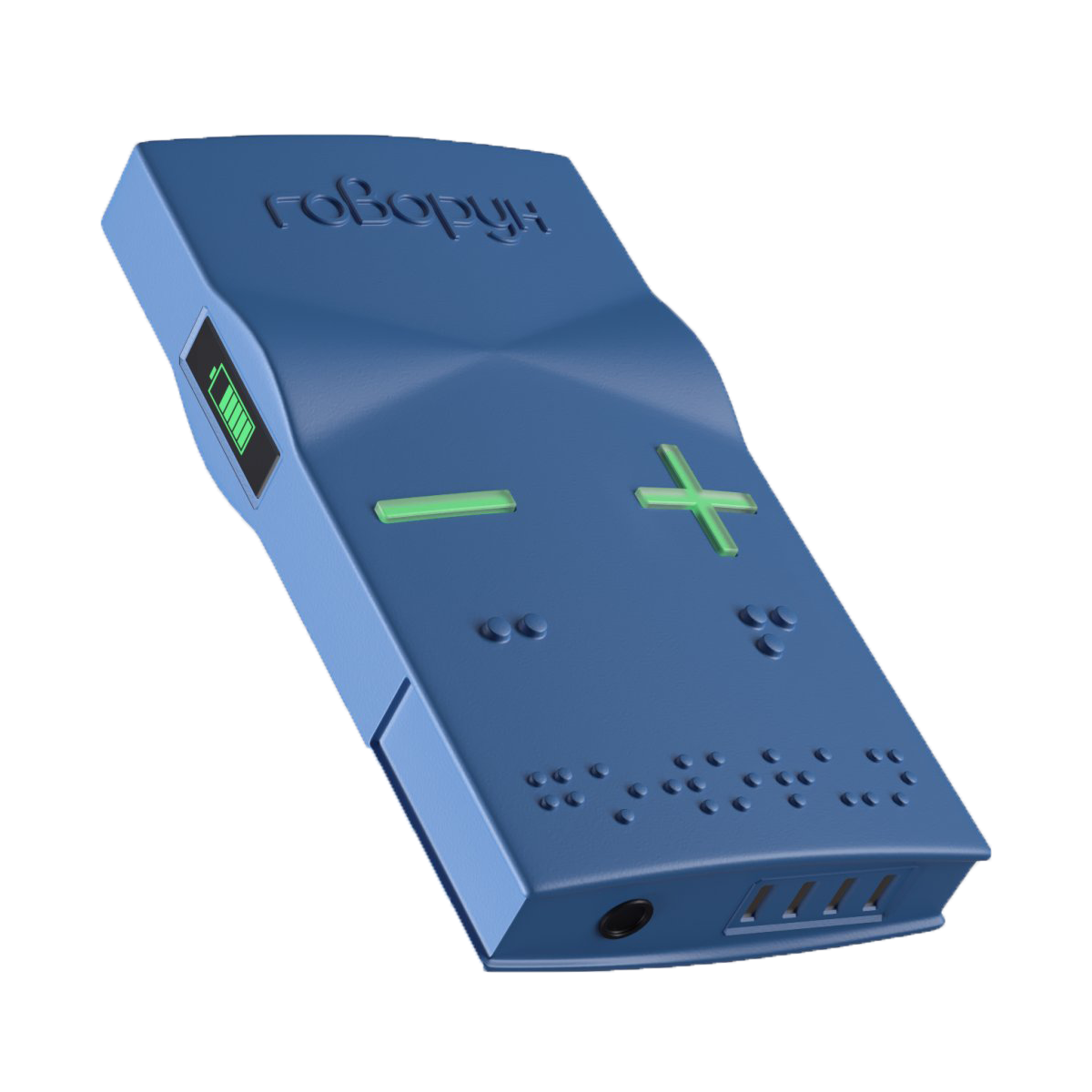

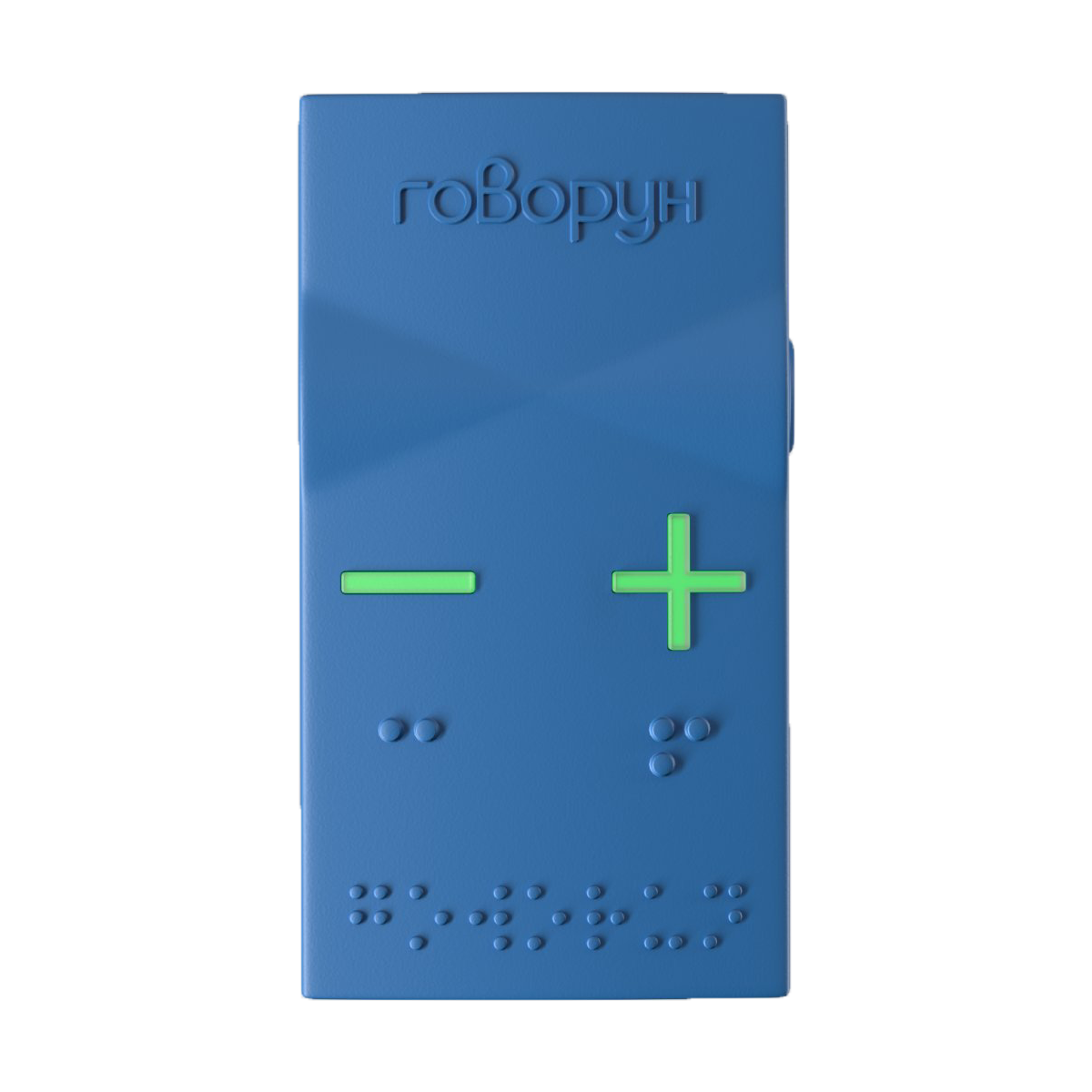

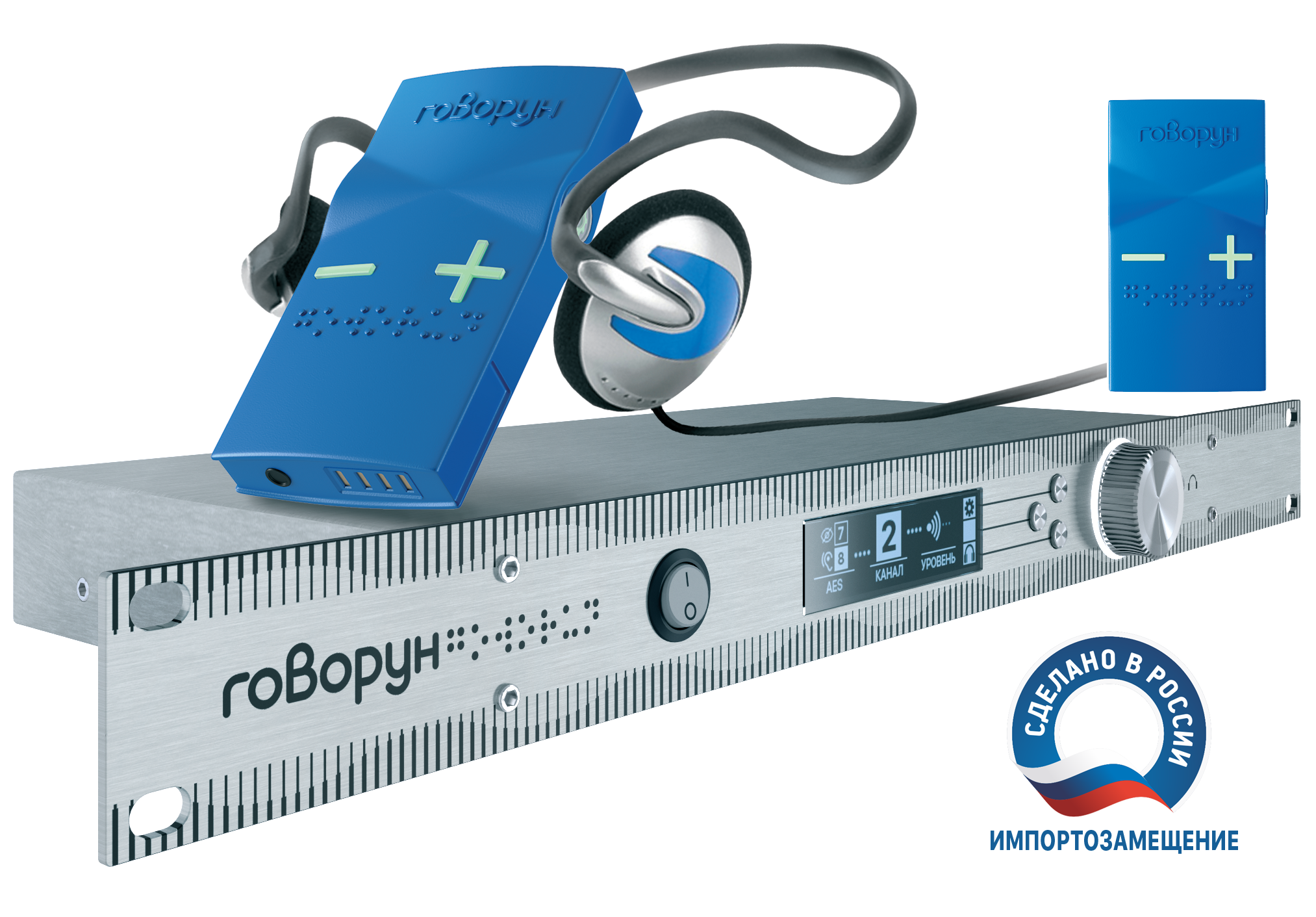

   Разработка системы тифлокомментирования     Приемник тифлокоментирования  "Говорун"   Система тифлокоментирования "Говорун"

Date

01 марта 2019
